Автоматический высокоточный потенциометрический титратор. Управление осуществляется программой Titrate-5.0, обеспечивающей выбор метода и задание режима титрования, запись и хранение протоколов измерений.

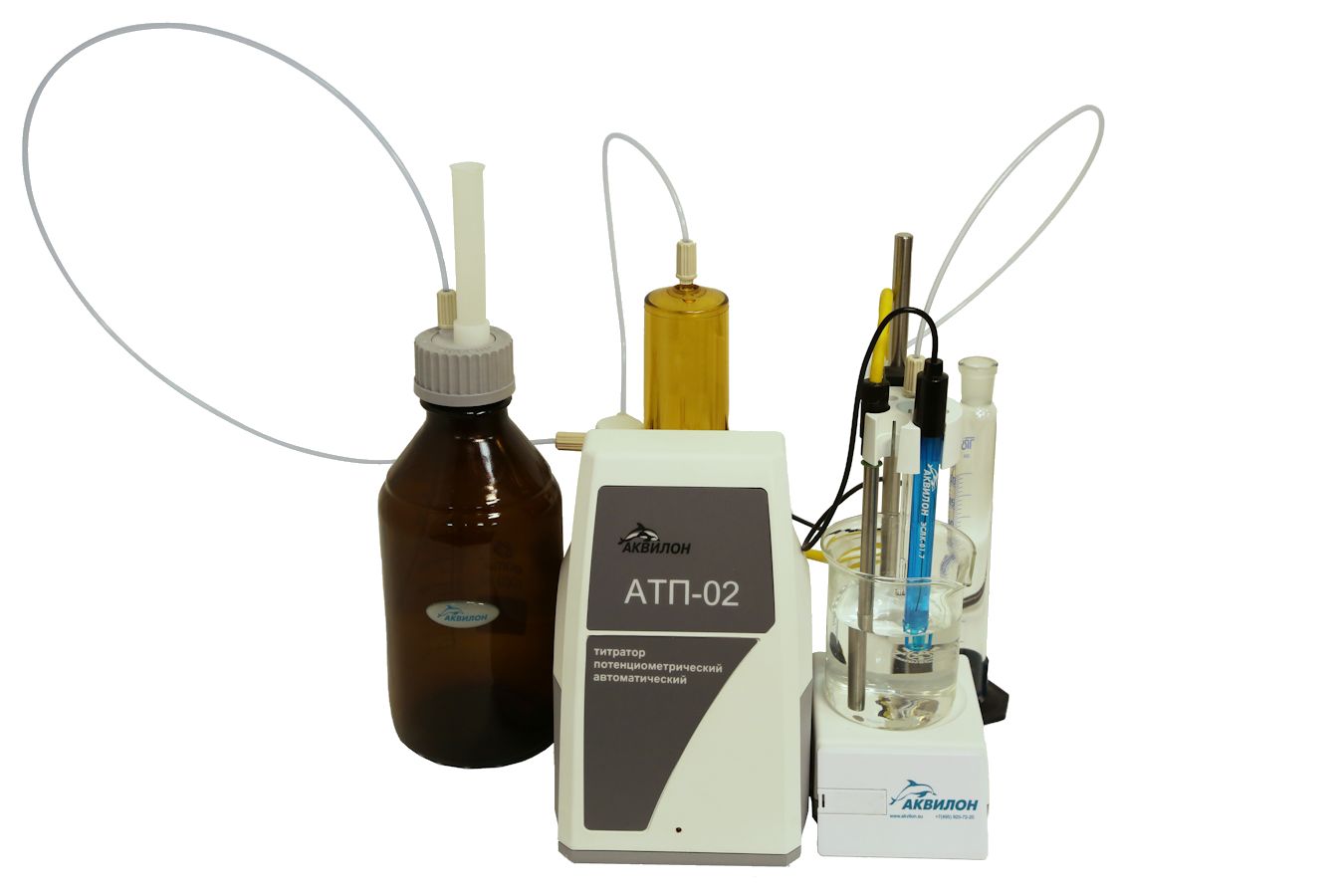

АТП-02 – автоматический высокоточный потенциометрический титратор. Прибор отвечает всем требованиям, предъявляемым к данному классу оборудования: непрерывная и дискретная подача титранта (диапазон от 0,1 до 36 мл/мин – при объёме дозирующего устройства 20мл; и от 0,25 до 90 мл/мин – при объёме дозирующего устройства 50мл), автоматическое изменение скорости подачи по мере приближения к точке эквивалентности или заданной точке и т.д.

Прибор позволяет проводить титрование, используя следующие методы:

  • общий метод потенциометрического титрования;
  • кислотно-основное титрование;
  • титрование по методу осаждения;
  • титрование по методу комплексообразования;
  • фотометрическое титрование (опционально) и др.

Эти методы титрования позволяют определять кислотные и щелочные числа, содержание S, Cl, Pb и других веществ в нефтепродуктах, минеральных и пищевых маслах и других пищевых продуктах, питьевых, природных, сточных водах, почвах, осадках, шламах, активном иле, донных отложениях, атмосферном воздухе и воздухе рабочей зоны,  целлюлозно-бумажной продукции, извести, сплавах, рудах, минеральных удобрениях, продуктах лесохимических и др. в соответствии с ГОСТ и иными нормативными документами.

Более подробно познакомиться с устройством и приципами работы титратора АТП-02 Вы можете, загрузив руководства в формате PDF по указанным ниже ссылкам.

Титратор потенциометрический автоматический АТП-02. Руководство по эксплуатации.

Устройство, принцип работы и общие рекомендации по выбору комплектации титратора АТП-02.

Устройство, принцип работы и общие рекомендации по выбору комплектации титратора АТП-02 (для дилеров).

Макс. объём дозирующего устройства 20,0; 50,0
Дискретность отсчета объема титранта, мл 0,001
Основная относительная погрешность дозирования, % 0,15
Диапазон измерения:
    напряжения, мВ
    величины pH(pX), ед.pH(pX)
    температуры,°С

от -2000 до 2000
от -20 до 20
от 0 до 100
Основная абсолютная погрешность измерения:
    напряжения, мВ
    величины pH (pX) для одновалентных и двухвалентных ионов соответственно, ед.pH(pX)
    температуры, °С

1,0

0,01; 0,02
1,0
Потребляемая мощность (без ПК), не более, ВА 40,0
Электропитание, В/Гц 220±22/50
Габаритные размеры (длина х ширина х высота), мм 210x220x310
Масса, не более, кг 5

Управление титратором осуществляется с помощью программного комплекса Titrate-5.0, который поставляется в трех видах комплектаций, имеющих разный уровень функциональных возможностей:

  • базовая комплектация титратора Titrate Base
  • расширенная комплектация титратора Titrate Deluxe
  • профессиональная комплектация  титратора Titrate Pro

Базовая комплектация программного комплекса Titrate Base поставляется в комплекте с титратором АТП-02. Комплектации Titrate Deluxe и Titrate Pro поставляются за отдельную плату.

Программный комплекс Titrate – современный программный продукт на русском языке с большими аналитическими возможностями и удобным, дружественным интерфейсом, построенным по принципу интуитивности. С помощью данной программы осуществляется полное управление прибором в процессе измерений, проводится обработка данных, рассчитываются метрологические характеристики полученных результатов, реализуется хранение информации и печать протоколов измерений.

В зависимости от решаемой задачи и квалификации оператора программа Titrate может работать в двух режимах - "Анализатор" и "Исследователь".

Режим "Анализатор" реализует проведение измерений в точном соответствии с методикой и нормативным документом при полной автоматизации процесса получения результата. По команде "Пуск" автоматически происходит:

  • измерение и обработка данных;
  • построение отчета;
  • сохранение протокола измерения в базе данных;
  • печать протокола измерения в соответствии с требованиями нормативного документа.

Этот режим наиболее продуктивно применяется при ежедневных измерениях и позволяет минимизировать погрешности и ошибки, вносимые оператором. Программа ведет оператора по всей методике, при необходимости выводит необходимые подсказки, информирует о возможных ошибках. В этом режиме также возможно использование целевых программ, входящих в состав комплекса.

В режиме "Исследователь" открываются все огромные возможности программы, такие как:

  • создания собственных методик выполнения измерений;
  • корректировка уже существующих методик;
  • разработка новых и изменение существующих механизмов обработки результатов измерений;
  • изменения расчетных механизмов и интерфейсов пользователя;
  • калибровка и ввод параметров новых электродов;
  • разработка новых и корректировка существующих протоколов и печатных форм;
  • реализация всех исследовательских функций комплекса.

Методы и методики, разработанные в режиме "Исследователь", могут в дальнейшем использоваться в режиме "Анализатор".

Кроме указанных комплектаций программного комплекса Titrate, к титратору АТП-02 поставляются целевые программы для выполнения измерений под специальные задачи. Некоторые из них:

  • Titrate-5.0 Хлориды. Целевая программа для измерения хлористых солей в нефти и нефтепродуктах по ГОСТ 21534-2021(А), ASTM В 6470-99.
  • Titrate-5.0 Сера. Целевая программа для измерения Н2S и меркаптановой серы в нефти и нефтепродуктах по ГОСТ 17323-71, ASTM В 3227-00.
  • Titrate-5.0 Уран. Целевая программа для измерения концентрации урана в рудах.
  • Titrate  Щелочность-Щ.​ Целевая программа для определения щелочности в жидкостях охлаждающих низкозамерзающих по ГОСТ  28084-89.
  • Titrate Газ. Целевая программа для измерения меркаптановой серы и сероводорода в углеводородных сжиженных газах по ГОСТ 22985-2017.
  • Titrate Газ. Целевая программа для измерение меркаптановой серы и сероводорода в горючих природных газах по ГОСТ 22387.2-2021.
  • Titrate Корма. Целевая программа для определения содержания натрия и хлорида натрия в комбикормах и комбикормовом сырье по ГОСТ 13496.1-2019.
  • Titrate Хлориды. Целевая программа для измерения хлористых солей в нефти и нефтепродуктах по ГОСТ 21534-2021(Б), СТСЭВ 2879-87, USA ASTM D6470-99.
  • Titrate Хлороганика. Целевая программа для измерения хлорорганических соединений в нефти по ГОСТ Р 52247-2021 (А).
  • Titrate Вода_Гидрокарбонаты. Целевая программа к титратору АТП-02 в соответствии с ПНД Ф 14.1:2:3.99-97.
  • Titrate Вода_Сульфаты. Целевая программа к титратору АТП-02 в соответствии с РД 52.24.401-2018.
  • Titrate Вода_Хлориды. Целевая программа к титратору АТП-02 в соответствии с ГОСТ 4245-72.
  • Titrate Кислотное число K1. Целевая программа для определения кислотного числа в нефтепродуктах по ГОСТ 11362-96, ИСО 6619-88 и стандартизация титранта (КОН) по ГОСТ 25794.1-83.
  • Titrate Кислотное число K2. Целевая программа к титратору АТП-02 для определения кислотного числа сильных кислот в нефтепродуктах по ГОСТ 11362-96, ИСО 6619-88 и стандартизация титранта (КОН) по ГОСТ 25794.1-83.
  • Titrate Кислотное число. Целевая программа по ГОСТ 10858-77 семена масличных культур.
  • Titrate Кислотное число. Целевая программа по ГОСТ 17823.1-72 продукты лесохимические.
  • Titrate Кислотное число. Целевая программа по ГОСТ 31933-2012 масла подсолнечные.
  • Titrate Молоко-К. Целевая программа для измерения кислотности молока и молочных продуктов  по ГОСТ 3624-92.
  • Titrate Нефтепродукты-К-КЧ. Целевая программа для определения кислотного числа в нефтепродуктах по ГОСТ 5985-2022.
  • Titrate Перекисное число. Целевая программа по ГОСТ Р 51487-99 масла подсолнечные.
  • Titrate Щелочное число (общее) - Щ 2. Целевая программа для определения щелочного числа в нефтепродуктах по ГОСТ 11362-96, ИСО 6619-88.

В лабораториях целлюлозно-бумажной промышленности незаменим программно-аппаратный комплекс “Каппа”, состоящий из четырёх титраторов АТП-02, анализатора влажности АВ-50 и программы Kappa-1.0. Комплекс позволяет определять число Каппа — показатель, характеризующий качество целлюлозы.

Задача, поставленная Заказчиком:

"Титратор планируем применять в экологии, в анализе воды природных источников. Определять следующие показатели: Кислотность, щелочность, общую жёсткость, ХПК, перманганатную окисляемость, БПК, содержание активного хлора.
В анализе твердых отходов: определять щелочность, содержание хлоридов, содержание тяжелых металлов
В анализе пищевых продуктов питания: кислотность, содержание хлористого натрия в молоке, определение общего азота, содержание белка, массовую долю соды в молоке, качественные показатели растительных масел (КЧ, ПЧ, АЧ,ЧН) и т.д."

Для решения задачи Заказчика была подобрана следующая комплектация:

1. Титратор АТП-02 автоматический  высокоточный потенциометрический в комплекте программное обеспечение Titrate  Base, рН-электрод, штатив для электродов, дозирующее устройство 20 мл, магнитная мешалка, комплект принадлежностей и запасных частей

2. Titrate Deluxe программное обеспечение к титратору АТП-02

3. Titrate Вода_Хлориды ГОСТ 4245-72 программное обеспечение к титратору АТП-02 - целевая программа

4. рН-электрод стеклянный

5. Электрод сравнения

6. Электрод пленочный твердоконтактный кальций-селективный

7. Электрод кристаллический хлорид-селективный

8. Электрод редоксметрический

9. Фотометрический датчик

На выбор были предложены запасные расходные материалы и пуско-наладка

Задача, поставленная Заказчиком:

“Титратор нужен для определения: кислотного числа масла растительного ГОСТ 31933-2012, хлоридов в продуктах переработки ГОСТ 26186-84, кислотности в продуктах переработки ГОСТ 26188-2016 и ГОСТ 34127-2017, кислотного числа в рыбной муке, комбикормах ГОСТ 13496.18-85, хлоридов в кормах ГОСТ 13496.1-98”.

Для решения задачи Заказчика была подобрана следующая комплектация:

1. Титратор АТП-02 автоматический  высокоточный потенциометрический в комплекте программное обеспечение Titrate  Base, рН-электрод, штатив для электродов, дозирующее устройство 20 мл, магнитная мешалка, комплект принадлежностей и запасных частей

2. Электрод   редоксметрический

3. Электрод натрий-селективный

4. Электрод хлорид-селективный

5. Электрод аргентометрический.

6. рН-электрод стеклянный

7. Электрод сравнения

8. Стандарт-титры

9. Бутыль 1 л, темное стекло

На выбор были предложены запасные расходные материалы и пуско-наладка

Задача, поставленная Заказчиком:

“С помощью титратора нам необходимо определять:

Общее щелочное число нефтепродуктов по ГОСТ 30050-93 (ИСО 3771-77)

Щелочные числа нефтепродуктов, присадок и смазочных материалов по ГОСТ 11362-76, ГОСТ 11362-96 (ИСО 6619-88)

Кислотные числа и кислотность нефтепродуктов, присадок и смазочных материалов по ГОСТ 11362-76, ГОСТ 11362-96 (ИСО 6619-88)

Содержание органических хлоридов в сырой нефти по ГОСТ 21534-76, ASTM D4929-04

Йодные числа и содержание непредельных углеводородов в светлых нефтепродуктах по ГОСТ 2070-82

Содержание меркаптановой и сероводородной серы в природных горючих газах, сжиженных газах и топливе для двигателей по ГОСТ 22387.2-97, ГОСТ 22985-90, ГОСТ 17323-71, ГОСТ Р 52030-2003

Бромное число углеводородов по ASTM UOP304-90

Вода Гидрокарбонаты ПНД Ф 14.2.99-97

Вода Гидрокарбонаты ПНД Ф 14.2.99-97

Вода Хлориды ГОСТ 4245-72".

Для решения задачи Заказчика была подобрана следующая комплектация:

1. Титратор АТП-02 автоматический  высокоточный потенциометрический в комплекте программное обеспечение Titrate  Base, рН-электрод, штатив для электродов, дозирующее устройство 20 мл, магнитная мешалка, комплект принадлежностей и запасных частей

2. Фотометрический датчик

3. Titrate-5.0 Deluxe программное обеспечение к титратору АТП-02

4. Titrate Кислотное число K1 программное обеспечение к титратору АТП-02: определение кислотного числа в нефтепродуктах по ГОСТ 11362-96, ИСО 6619-88 и стандартизация титранта (КОН) согласно ГОСТ 25794.1-83 - целевая программа

5. Titrate Кислотное число K2 программное обеспечение к титратору АТП-02: определение кислотного числа сильных кислот в нефтепродуктах по ГОСТ 11362-96, ИСО 6619-88 и стандартизация титранта (КОН) согласно ГОСТ 25794.1-83 - целевая программа

6. Titrate Нефтепродукты-К-КЧ ГОСТ 5985-79 программное обеспечение к титратору АТП-02: определение кислотного числа в нефтепродуктах - целевая программа

7. Titrate Сера программное обеспечение к титратору АТП-02: измерение сероводородной и меркаптановой серы в нефти и нефтепродуктах по ГОСТ 17323-71, СТСЭВ 756-77, USA ASTM D3227-00, IP 399- целевая программа

8. Titrate Хлориды программное обеспечение к титратору АТП-02: измерение хлористых солей в нефти и нефтепродуктах по ГОСТ 21534-76 (Б), СТСЭВ 2879-87, USA ASTM D6470-99 - целевая программа

9. Titrate Хлориды программное обеспечение к титратору АТП-02: измерение хлористых солей в нефти и нефтепродуктах по ГОСТ 21534-76 (A), СТСЭВ 2879-87, USA ASTM D6470-99 - целевая программа

10. Titrate Хлорорганика ГОСТ Р 52247-2004 (метод А) программное обеспечение к титратору АТП-02; измерение хлорорганических соединений в нефти - целевая программа

11. Titrate Вода_Гидрокарбонаты ПНД Ф 14.2.99-97 программное обеспечение к титратору АТП-02 - целевая программа

12. Titrate Вода_Сульфаты РД 52.24.453-95 программное обеспечение к титратору АТП-02 - целевая программа

13. Titrate Вода_Хлориды ГОСТ 4245-72 программное обеспечение к титратору АТП-02 - целевая программа

14. Электрод   редоксметрический

15. Электрод сульфидсеребряный

16. Электрод аргентометрический

17. рН-электрод стеклянный

18. Электрод сравнения

19. Буферные растворы

На выбор были предложены запасные расходные материалы и пуско-наладка

Задача, поставленная Заказчиком:

 “Наша задача определять общее щелочное число (TBN) автомобильных масел в процессе работы карьерных самосвалов. Масла типа SAE-15W40; SAE-5W40; SAE-10W30; SAE-85W140”.

Для решения задачи Заказчика была подобрана следующая комплектация:

1. Титратор АТП-02 автоматический высокоточный потенциометрический в комплекте программное обеспечение Titrate  Base, рН-электрод, штатив для электродов, дозирующее устройство 20 мл, магнитная мешалка, комплект принадлежностей и запасных частей

2. Фотометрический датчик

3. Titrate Щелочное число (общее) - Щ 2 программное обеспечение к титратору АТП-02: определение щелочного числа по ГОСТ 11362-96, ИСО 6619-88 - целевая программа

4. Дозирующее устройство 50 мл

5. Запасные капилляры

6. Наконечники для титрования

7. Бутыль для титрования

8. рН-электрод стеклянный

9. Буферные растворы

10. Персональный компьютер с монитором и лазерным принтером

Задача, поставленная Заказчиком:

"Нужен автоматический титратор и программный комплекс"Titrate Молоко К" - спецкомплектация. Измерение кислотности молока и молочных продуктов потенциометрическим методом по ГОСТ 3624-92".

Для решения задачи Заказчика была подобрана следующая комплектация:

1. Титратор АТП-02 автоматический высокоточный потенциометрический в комплекте программное обеспечение Titrate  Base, рН-электрод, штатив для электродов, дозирующее устройство 20 мл, магнитная мешалка, комплект принадлежностей и запасных частей

2. Titrate Молоко-К ГОСТ 3624-92 программное обеспечение к титратору АТП-02: измерение кислотности молока и молочных продуктов потенциометрическим методом по ГОСТ 3624-92 - целевая программа

3. рН-электрод стеклянный

4. Электрод сравнения

5. Буферные растворы

Задача, поставленная Заказчиком:

 "Нужен титратор для определения белка в молоке по Кьельдалю ГОСТ Р 53951-2010 и массовой доли общего азота по Кьельдалю ГОСТ 23327-98".

Для решения задачи Заказчика была подобрана следующая комплектация:

1. рН-электрод стеклянный

2. Электрод сравнения

3. Электрод   редоксметрический

4. Электрод хлорид-селективный

5. Фотометрический датчик
