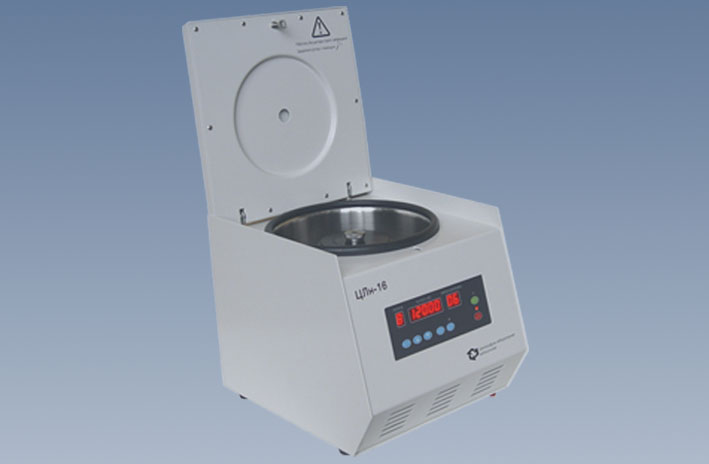

Центрифуга ЦЛн-16 предназначена для лабораторных исследований, там где требуется разделение небольших объемов жидкостей и взвесей с удельной плотностью до 2 г/см3 на фракции при помощи центробежных сил.
Она применяется в биологии, биохимии, нефтехимии, пищевой промышленности, ветеринарии, петрофизических исследованиях и других областях.
Центрифуга зарегистрирована в Министерстве здравоохранения РФ и широко используется в медицине.
Условия экплуатации
Рассчитана на эксплуатацию в закрытых, не запыленных помещениях, с искусственно регулируемыми климатическими условиями (отопление, вентиляция), при температуре воздуха от + 5 до +40°С и относительной влажности воздуха 90%. Требования к рабочему месту и инструкция по установке центрифуги находятся в руководстве по эксплуатации.
Безопасность
Центрифуга изготовлена в соответствии с требованиями ГОСТ Р 50444-92, ГОСТ IEC 61010-2-020-2013, ГОСТ 51522.1-2011.
Центрифуга в зависимости от потенциального риска применения относится к классу 2а по ГОСТ Р 51609.
Металлический корпус, камера из нержавеющей стали, электромеханический замок и система защитных электронных блокировок обеспечивают безопасную работу персонала.
По требованию заказчика, роторы могут быть изготовлены с противоаэрозольной защитой.
Функциональные характеристики
Устойчивость к дисбалансу, низкий уровень шума. Достигаются применением специальной конструкции подвески и бесщеточного двигателя.
Микропроцессорная система управления:
- высокая точность задания и поддержания частоты вращения электропривода;
- вывод задаваемых и измеренных (текущих) параметров на цифровые индикаторы панели управления;
- работа по задатчику частоты вращения или относительного центробежного ускорения (rpm/rcf), изменение параметров в процессе работы;
- вывод сообщений на индикаторы панели управления с одновременной подачей звуковых сигналов при возникновении нештатных ситуаций: дисбалансе, незакрытой крышке, превышении допустимой для установленного типа ротора частоты вращения, ошибочно заданного профиля разгона и торможения;
- управляемые разгон и торможение. Десять профилей разгона и десять профилей торможения.
Высокая повторяемость результатов.
Большой выбор сменных роторов расширяет возможности центрифуги и оптимизирует затраты на приобретение нового оборудования.

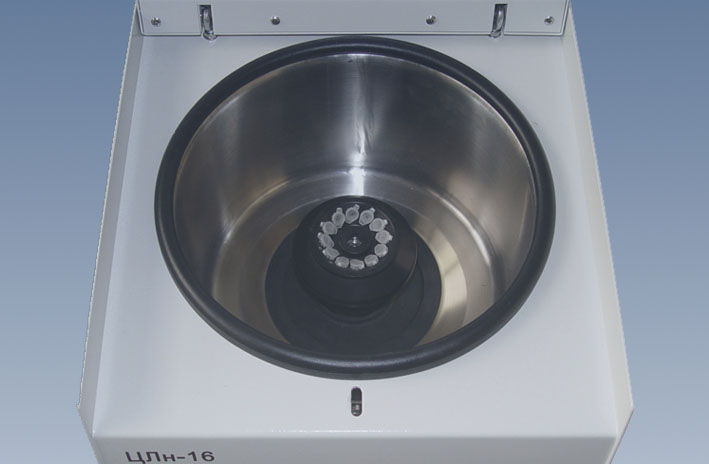

Удобная санитарная обработка. Камера из нержавеющей стали, съемные автоклавируемые роторы.
Режим работы - 24/7. Обеспечивается принудительным отводом тепла из корпуса центрифуги.
Не требуется периодическое обслуживание.
Не требуются пуско-наладочные работы.
| Максимальная частота вращения (rpm) | 16000 об/мин |
| Максимальное относительное центробежное ускорение (rcf) | 17800 g |
| Задание частоты вращения с шагом | 50 об/мин |
| Задание величины относительного центробежного ускорения с шагом | 20 |
| Количество профилей разгона | 10 |
| Количество профилей торможения | 10 |
| Точность поддержания частоты вращения, % | 2 |
| Количество сменных роторов | 9 |
| Максимальная вместимость (с ротором 4х100мл) | 400 мл |
| Диапазон задания времени работы | 0 - 99 мин |
| Корректированный уровень звуковой мощности при измерительном расстоянии 1м, не более | 65 дБ |
| Электропитание (однофазное) | 220В 50ГЦ 5А |
| Потребляемая мощность, не более | 450 Вт |
| Масса центрифуги без ротора, не более | 26 кг |
| Габаритные размеры (ШхВхГ) | 330 х 320 х 390 мм |
Версия программного обеспечения - v1.13
| № ротора |
Вместимость, мл |
Артикул | Максимальная частота вращения, об/мин |
Максимальное относительное центробежное ускорение, g |
Масса, г |
Крышка ротора |
|---|---|---|---|---|---|---|
| 1 | 12х0,5 | R16-01 | 16000 | 17800 | 360 | нет |
| 2 | 12х1,5/2,2 | R16-02 | 16000 | 17800 | 630 | нет |
| 3 | 10х5 | R16-03 | 13000 | 11420 | 940 | нет |
| 4 | 12х10 | R16-04-2 | 12000 | 14800 | 3820 | есть |
| 5 | 6х50 | R16-05-2 | 11000 | 12000 | 4850 | есть |
| 6 | 24х1,5/2,2 | R16-06 | 13000 | 15000 | 1240 | нет |
| 7 | 48х0,5 | R16-07 | 13000 | 12800 | 1070 | нет |
| 8 | 6х30 | R16-08 | 12000 | 13840 | 3600 | есть |
| 9 | 4х100 | R16-09-1 | 10000 | 9680 | 5700 | есть |
Версия программного обеспечения - v1.14
| № ротора |
Вместимость, мл |
Артикул | Максимальная частота вращения, об/мин |
Максимальное относительное центробежное ускорение, g |
Масса, г |
Крышка ротора |
|---|---|---|---|---|---|---|
| 1 | 12х0,5 | R16-01 | 16000 | 13050 | 360 | нет |
| 2 | 12х1,5/2,2 | R16-02 | 16000 | 17800 | 630 | нет |
| 3 | 10х5 | R16-03 | 13000 | 13200 | 940 | нет |
| 4 | 12х10 | R16-04-1 | 12000 | 12740 | 3820 | есть |
| 5 | 24х1,5/2,2 | R16-06 | 13000 | 15710 | 1240 | нет |
| 6 | 48х0,5 | R16-07 | 13000 | 13910 | 1070 | нет |
| 7 | 6х50 | R16-05-2 | 11000 | 13280 | 4850 | есть |
| 8 | 6х30 | R16-08 | 12000 | 12900 | 3600 | есть |
| 9 | 4х100 | R16-09-1 | 10000 | 10975 | 5700 | есть |
Все роторы угловые, изготовлены из алюминиевого сплава и имеют защитное покрытие.

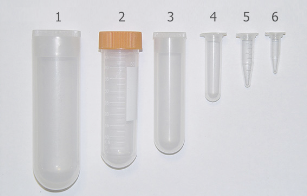

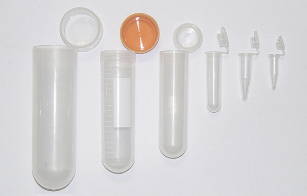

| № | Вместимость, мл | Длина с крышкой, мм | Диаметр, мм | Материал |
|---|---|---|---|---|
| 1 | 100 | 124 | 37 | полипропилен |
| 2 | 50 | 106 | 28 | полипропилен |
| 3 | 30 | 94 | 25 | полипропилен |
| 4 | 5 | 54 | 13 | полипропилен |
| 5 | 1,5 | 42 | 11 | полипропилен |
| 6 | 0,5 | 32 | 8 | полипропилен |
Со всеми роторами, за исключением 12х10мл (артикул R16-04-2), поставляются по два комплекта пробирок. Все пробирки стандартные и их всегда можно приобрести у поставщиков расходных материалов.
Ротор 12х10мл (артикул R16-04-2) поставляется без пробирок. Он изготовлен с учетом требований ГОСТ 1770-74 "Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия" и рассчитан на одновременную установку до 12 пробирок диаметром 17±0,5мм и длиной до 110мм (глубина отверстия в роторе - 95мм), а при работе без крышки ротора до 120 мм.
При работе с центрифугой могут использоваться пробирки (бутыли) различных типоразмеров:
- конические и с круглым дном;
- разнообразных длин и диаметров;
- с навинчивающимися крышками;
- с пробками;
- без крышек и пробок;
и изготовленных из различных материалов:
- стекла (силикатного, боросиликатного, нейтрального, кварцевого);
- полистирола (PS);
- полипропилена (PP);
- поликарбоната (PC) и др.
Для правильного выбора пробирок необходимо убедиться, что они:
- специально предназначены для центрифугирования;
- рассчитаны для работы на частотах вращения (максимальных центробежных ускорениях), на которых предполагается центрифугирование;
- состав центрифугата совместим с материалом, из которого изготовлены пробирки (для агрессивных жидкостей, возможно, потребуются поликарбонатные, тефлоновые и др.);
- по форме соответствуют отверстиям в роторе (ЦЛн-16 предусматривает использование круглодонных пробирок, однако, допустимо применение и конических);
- диаметр пробирок соответствует диаметру отверстия в роторе (большой зазор, возможно, приведет к взбалтыванию центрифугата при быстром торможении или повреждению пробирок при быстром разгоне);
- длина пробирок обеспечивает их удобную установку и свободное извлечение из ротора;
- диаметр крышек (пробок) позволяет устанавливать необходимое количество пробирок.
